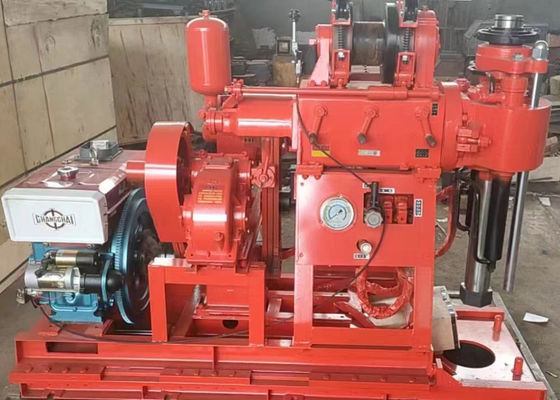

GK-200 rig pengeboran adalah peningkatan pada 200 rig pengeboran, yang merupakan rig pengeboran portabel.yang dapat dengan cepat mengganti alat pengeboran, meningkatkan efisiensi kerja dan mengurangi intensitas tenaga kerja.
| Pengeboran |
| Diameter pengeboran ((mm) |
75,91,110,130,150,300 |
| kedalaman pengeboran (m) |
200,150,100,70,50,30 |
| Diameter pipa bor (mm) |
42,50 |
| Sudut pengeboran ((°) |
90 ~ 75 |
| Ukuran peralatan ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Berat rig (kecuali mesin) |
700 |
| Perangkat mobile |
| Panjang bergerak |
350 mm |
| Tinggalkan jarak |
300 mm |
| Gyrator |
| Kecepatan spindle (empat gigi) (r/min) |
115,230,505,1010 |
| Perjalanan spindle ((mm) |
450 |
| Spindle tanpa beban mengangkat kecepatan bergerak maksimum ((m/s) |
0.05 |
| Spindle tanpa penurunan beban kecepatan gerak maksimum ((m/s) |
0.067 |
| Tekanan maksimum pemasangan spindle (KN) |
15 |
| Kekuatan angkat spindle maksimum (KN) |
25 |
| Torsi output maksimum spindle ((KN• m) |
1.5 |
| Pengaturan winch |
| Kekuatan angkat maksimum derek (tali tunggal) |
20 |
| Kecepatan gulungan (r/menit) |
20,39,85,170 |
| Kecepatan lingkar gulungan ((m/s) |
0.172,0.345,0.738,1.476 |
| Diameter gulungan ((mm) |
140 |
| Diameter tali kawat ((mm) |
9.3 |
| Kapadatan tali kawat (m) |
40 |
| Diameter rem ((mm) |
278 |
| Lebar pita rem (mm) |
50 |
| Pompa minyak |
| Jenis pompa minyak |
YBC -20/125 |
| Tekanan nominal (Mpa) |
12.5 |
| Aliran nominal ((ml/r) |
20 |
| Kecepatan nominal ((r/menit) |
800-2500 |
| Mesin diesel atau motor |
| Mesin diesel |
1115 |
| Kekuatan nominal (KW) |
16.2 |
| Kecepatan nominal (r/menit) |
2200 |
| Tekanan nominal ((Mpa) |
12.5 |
| Jenis mesin |
Y160M - 4 |
| Kekuatan nominal (KW) |
11 |
| Kecepatan nominal (r/menit) |
1460 |
Aplikasi GK-200 Core Drill Rig
1Pengeboran ini cocok untuk eksplorasi survei geologi, eksplorasi geofisika, eksplorasi jalan dan fondasi bangunan, lubang ledakan dan lubang grouting dan proyek pengeboran lainnya.
Bit paduan, bit berlian dan bit komposit dapat dibor sesuai dengan lapisan yang berbeda.
Dapat mengebor tanah liat berpasir 2 ~ 9 derajat dan batuan dasar yang rusak.
kedalaman pengeboran nominal 200M, kedalaman terdalam tidak boleh melebihi 220M; diameter pembukaan nominal adalah 110mm, diameter pembukaan maksimum adalah 325mm, diameter lubang akhir adalah 75mm;Kedalaman lubang tergantung pada kondisi formasi.
Karakteristik Core Drill Rig GK-200
1, dengan tekanan minyak struktur feed otomatis, transmisi mekanik, meningkatkan efisiensi pengeboran, mengurangi intensitas tenaga kerja fisik pekerja.
2. menggunakan struktur memegang kartu bola bukan Chuck, dapat mencapai batang non-stop, menangani konsentrasi, mudah dioperasikan, aman dan dapat diandalkan.
3. dilengkapi dengan alat pengukur tekanan lubang untuk menunjukkan tekanan, mudah untuk memahami situasi di lubang.
4.bisa digunakan untuk memindahkan lubang, atau membuka rotary untuk membuka lubang.
5, strukturnya ketat, bor, pompa air dan mesin diesel dipasang di dasar yang sama, menempati area yang kecil.
6, ringan, mudah terurai, mudah dipindahkan, cocok untuk konstruksi datar dan gunung.
Lingkungan kerja
1, ketinggian tidak melebihi 1000M.
2, suhu lingkungan tidak melebihi -10 ~ 45 °C.
3, kelembaban lingkungan tidak lebih dari 96% (+25°C)
