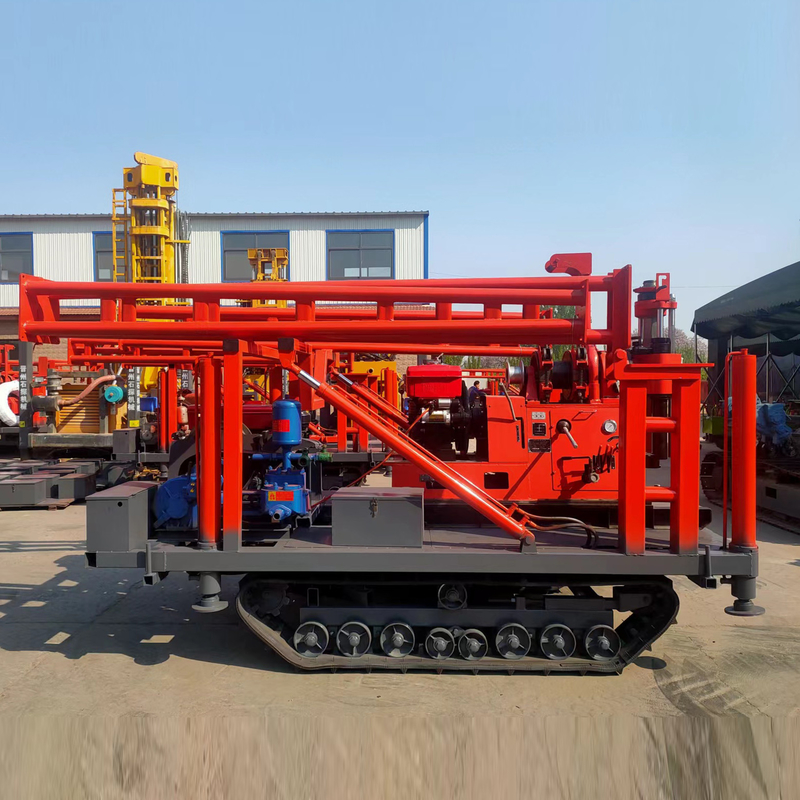

200m kedalaman Crawler dipasang pengeboran rig
Pengantar Produk
Ini adalah jenis bor hidraulik yang banyak digunakan, yang memiliki karakteristik kekuatan besar, kekuatan angkat yang besar (2T) dan torsi transmisi yang tinggi.adalah rig lubang dangkal ringan dengan pasokan tekanan minyak. Cocok untuk eksplorasi sensus, eksplorasi geofisika, eksplorasi jalan dan bangunan, dan pengeboran sumur kecil.
Parameter Teknologi Produk
| Model Rig Pengeboran |
| Diameter pengeboran ((mm) |
75,91,110,130,150,300 |
| kedalaman pengeboran (m) |
200,150,100,70,50,30 |
| Diameter pipa bor (mm) |
42,50 |
| Sudut pengeboran ((°) |
90 ~ 75 |
| Ukuran peralatan ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Berat rig (kecuali mesin) |
700 |
| Perangkat mobile |
| Panjang bergerak |
350 mm |
| Tinggalkan jarak |
300 mm |
| Gyrator |
| Kecepatan spindle (empat gigi) (r/min) |
115,230,505,1010 |
| Perjalanan spindle ((mm) |
450 |
| Spindle tanpa beban mengangkat kecepatan bergerak maksimum ((m/s) |
0.05 |
| Spindle tanpa penurunan beban kecepatan gerak maksimum ((m/s) |
0.067 |
| Tekanan maksimum pemasangan spindle (KN) |
15 |
| Kekuatan angkat spindle maksimum (KN) |
25 |
| Torsi output maksimum spindle ((KN• m) |
1.5 |
| Pengaturan winch |
| Kekuatan angkat maksimum derek (tali tunggal) |
20 |
| Kecepatan gulungan (r/menit) |
20,39,85,170 |
| Kecepatan lingkar gulungan ((m/s) |
0.172, 0.345, 0.738, 1.476 |
| Diameter gulungan ((mm) |
140 |
| Diameter tali kawat ((mm) |
9.3 |
| Kapadatan tali kawat (m) |
40 |
| Diameter rem ((mm) |
278 |
| Lebar pita rem (mm) |
50 |
| Jenis pompa |
Silinder tunggal horisontal beraksi ganda |
| Pergeseran maksimum (motor) ((L/min) |
95 (77) |
| Tekanan maksimum yang diizinkan (Mpa) |
1.2 |
| Tekanan kerja (Mpa) |
0.7 |
| Diameter silinder (mm) |
80 |
| Jalur piston ((mm) |
100 |
| Pompa minyak |
| Jenis pompa minyak |
YBC-20/125 |
| Tekanan nominal (Mpa) |
12.5 |
| Aliran nominal ((ml/r) |
20 |
| Kecepatan nominal ((r/menit) |
800-2500 |
| Mesin diesel atau motor |
| Mesin diesel |
1110 |
| Daya nominal (KW) |
16.2 |
| Kecepatan nominal (r/menit) |
2200 |
| Tekanan nominal ((Mpa) |
12.5 |
| Jenis mesin |
Y160M - 4 |
| Daya nominal (KW) |
11 |
| Kecepatan nominal (r/menit) |
1460 |
Fitur Produk
A.53*59 batang pengeboran diadopsi,kekakuan tinggi dan torsi pengiriman yang kuat.
Mesin ini dilengkapi dengan teknologi paten nasional--- kopling kerucut,dengan karakteristik torsi transmisi yang kuat,pengoperasian yang mudah dan perawatan gratis.
B. untuk lifter, kita menggunakan modul besar planet gear dan menambahkan rangka pendukung, sangat meningkatkan kemampuan mengangkat dan pengereman lifter.
C. spindel vertikal diikat oleh empat kelompok bantalan untuk memastikan bahwa mesin putar cukup kaku untuk lapisan kerikil dan kondisi geologi yang kompleks lainnya.
D. untuk dilengkapi dengan pompa lumpur aliran 160L/menit sehingga dapat menghemat biaya dan juga membuat mesin kompak, bergerak dan ringan.
Aplikasi produk
1Pengeboran konstruksi proyek, misalnya prospecting, penyelidikan geoteknik, kereta api, jalan, pelabuhan, jembatan,
konservasi air dan tenaga air, terowongan, sumur, konstruksi industri dan sipil;
2. eksplorasi pertambangan inti, atau eksplorasi;
3. Pengeboran sumur air dengan diameter lubang kecil;
4. Pemasangan pipa panas bumi untuk pompa panas;
5. lubang diameter kecil fondasi tumpukan pengeboran.
Pakai adalah kursi bantalan yang paling umum dalam aksesoris bor hidrolik?
Metode konservatif umumnya mengadopsi mesin setelah permukaan untuk perbaikan dan permukaan akan membuat penampilan bagian mencapai suhu yang sangat tinggi, menyebabkan deformasi atau retakan bagian,dan mendapatkan ukuran melalui mesin akan sangat memperpanjang waktu hentiOleh karena itu, bahan komposit polimer harus digunakan untuk perbaikan di tempat, yang tidak memiliki efek termal atau ketebalan perbaikan terbatas.Ketahanan abrasi produk dan konsesi bahwa bahan logam tidak memiliki dapat memastikan 100% kontak dan kerja sama dari bagian yang diperbaiki, mengurangi dampak dan getaran peralatan, dan mencegah kemungkinan keausan.
