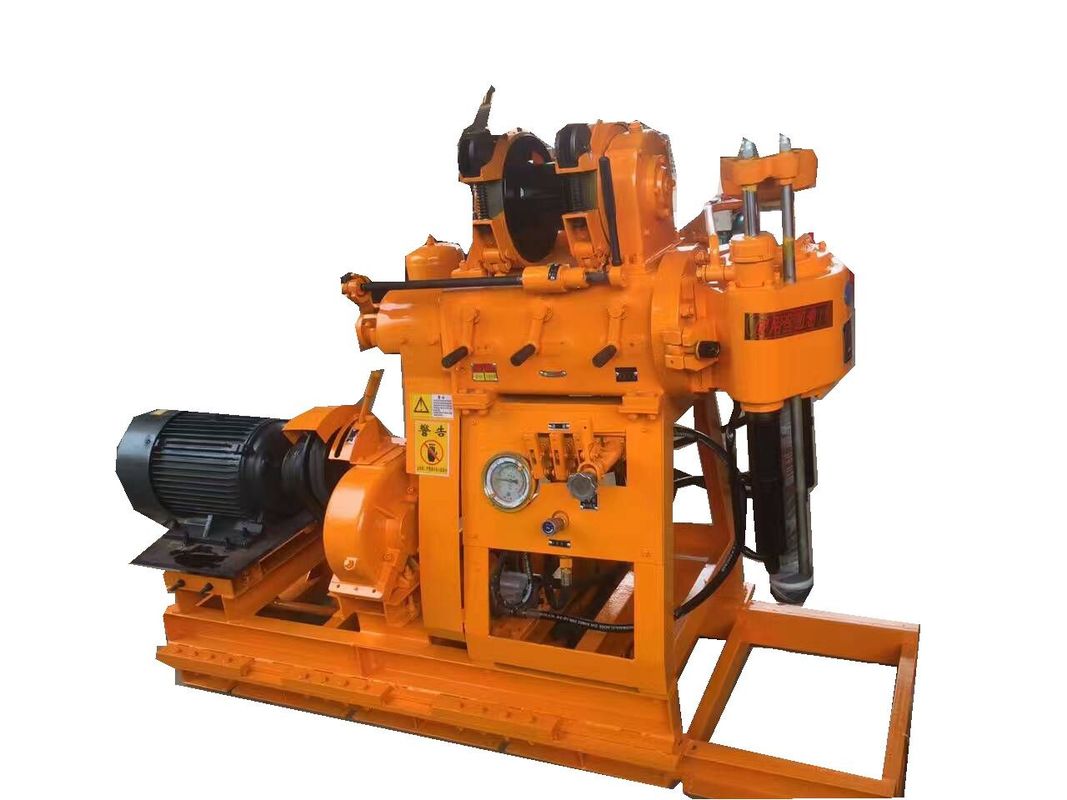

Peralatan Pengeboran Batu Hidrolik Kecil
Spesifikasi Produk
| Nomor Model |
150 |
| Penggunaan |
Sumur air, rel kereta api |
| Tipe pompa oli |
YBC -20/125 |
| Mesin diesel |
1115 |
| Tekanan kerja (Mpa) |
1.3 |
| Diameter pengeboran (mm) |
75, 91, 110, 130, 150, 300 |
| Jarak bebas |
300mm |
Rig Pengeboran Sumur Air dan Lubang Inti ST-150
ST-150 adalah rig pengeboran lubang dangkal ringan dengan mekanisme pengumpanan otomatis hidrolik, terutama digunakan untuk eksplorasi, survei geofisika, investigasi jalan dan bangunan, serta aplikasi pengeboran sumur air kecil.
| Diameter pengeboran (mm) |
75, 91, 110, 130, 150 |
| Kedalaman pengeboran (m) |
150, 100, 70, 50, 30 |
| Diameter pipa bor (mm) |
42, 50 |
| Sudut pengeboran (°) |
90~75 |
| Ukuran peralatan (P × L × T) |
1730 × 860 × 1360 (mm) |
| Berat rig (tidak termasuk mesin) |
600 kg |
Spesifikasi Perangkat Bergerak
| Panjang bergerak |
350mm |
| Jarak bebas |
300mm |
Spesifikasi Gyrator
| Kecepatan spindel (empat gigi) (r/menit) |
115, 230, 505, 1010 |
| Perjalanan spindel (mm) |
450 |
| Kecepatan gerak maksimum pengangkatan tanpa beban spindel (m/detik) |
0.05 |
| Kecepatan gerak maksimum penurunan tanpa beban spindel (m/detik) |
0.067 |
| Tekanan umpan maksimum spindel (KN) |
15 |
| Gaya angkat maksimum spindel (KN) |
25 |
| Torsi output maksimum spindel (KN•m) |
1.5 |
Spesifikasi Rakitan Winch
| Gaya angkat maksimum winch (tali tunggal) |
20 KN |
| Kecepatan reel (r/menit) |
20, 39, 85, 170 |
| Kecepatan lingkar reel (m/detik) |
0.172, 0.345, 0.738, 1.476 |
| Diameter reel (mm) |
140 |
| Diameter tali kawat (mm) |
9.3 |
| Kepadatan tali kawat (m) |
40 |
| Diameter rem (mm) |
278 |
| Lebar pita rem (mm) |
50 |
Definisi dan Tujuan
Rig pengeboran inti adalah peralatan khusus yang dirancang untuk menggerakkan alat bor ke bawah tanah untuk memperoleh data geologi fisik. Peralatan mekanis ini penting untuk aplikasi eksplorasi dan pengembangan sumber daya mineral.
Aplikasi utama meliputi survei dan eksplorasi mineral padat logam dan non-logam, eksplorasi geologi teknik, investigasi hidrogeologi, survei ladang minyak dan gas, serta operasi pengeboran sumur air.
Prinsip Kerja
Sistem Tenaga
Menghasilkan daya operasional melalui mesin diesel atau motor listrik (AC/DC), menyediakan energi untuk semua sistem rig pengeboran.
Sistem Transmisi
Mendistribusikan daya dari sistem tenaga ke berbagai mekanisme operasional (rotasi, pengangkatan, sirkulasi lumpur) melalui metode transmisi mekanis, hidrolik, atau listrik.
Sistem Rotasi
Terdiri dari meja putar, kepala daya, poros vertikal, keran air, dan komponen batang bor aktif, sistem ini menggerakkan rotasi mata bor untuk memecah batuan formasi.
Sistem Pengangkatan
Menangani elevasi alat bor selama operasi, pengangkatan casing selama penyelesaian, dan kontrol tekanan pengeboran selama pengeboran aktif.
Sistem Sirkulasi Lumpur
Mencakup pompa lumpur, manifold, bak, kontrol fase padat, dan perangkat persiapan. Mempertahankan sirkulasi fluida pengeboran untuk menghilangkan serpihan batuan, mendinginkan/melumasi mata bor dan alat.
Gambar Produk
Produk Utama Jinzhou Shitan Machinery Equipment Co., Ltd.：
Rig Pengeboran Pneumatik / Rig Pengeboran Udara (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 dan Rig Pengeboran Sumur Air Pneumatik lainnya), Rig Pengeboran Sumur Air Crawler / Rig Pengeboran Terpasang Trailer / Rig Pengeboran Sumur Air / Mesin Borewell Hidrolik / Peralatan Pengeboran Batu Keras / Rig Pengeboran Inti Berlian / Rig Pengeboran Geologi / Rig Pengeboran Uji Tanah / Rig Pengeboran Sumur Air Portabel (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 dan rig pengeboran tumbukan 30, rig pengeboran terowongan seri ZLJ dan mesin pengeboran geologi lainnya) Undercarriage Track Crawler, Pompa Lumpur Pengeboran (Pompa lumpur pengeboran seri BW150, BW160, BW200, BW250, BW850), Kompresor Udara Pengeboran, Mata Bor Sumur Air (Mata Bor PDC, Mata Bor Tricone, Mata Bor DTH Button), Pipa Bor Sumur Air, Suku Cadang Rig Pengeboran (batang bor, sambungan batang bor, pipa casing, kopling casing, tabung inti, kopling tabung inti, pengangkat, palu jatuh otomatis, sampler, alat SPT, garpu kunci pas, garpu bantalan, sambungan kunci), Transporter Track
Kualitas bagus, layanan purna jual profesional, selamat memesan
