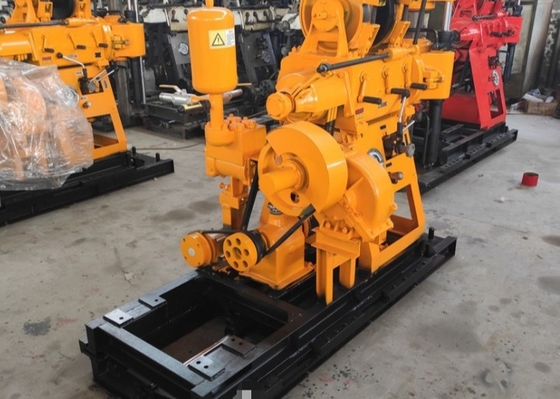

XY-1A Pengeboran Rig Deskripsi Produk
Ini 100 meter kedalaman dengan diameter lubang yang disesuaikan, banyak digunakan dalam penyelidikan teknik geologi kereta api, tenaga air, lalu lintas, jembatan, pondasi bendungan dan bangunan lainnya.Ringan, mudah dibongkar untuk transportasi dan berlaku untuk kondisi kerja di daerah dataran rendah dan pegunungan.
Pengeboran XY-1AParameter produk:
| Kapasitas pengeboran ((m) |
73 batang |
100 |
| 60 batang |
200 |
| 50 batang |
380 |
| 42 batang |
530 |
| Kecepatan spindle ((r/menit) |
Ke depan |
65;114;180;248;
310;538;849;1172 |
| Kembali |
51;242 |
| Torsi maksimum (Nm) |
2760 |
| Jangkauan sudut |
0-90° |
| Kekuatan tarik spindle maksimum (KN) |
60 |
| Tekan spindle (mm) |
600 |
| Kapasitas hidup maksimum angkat dengan tali tunggal (KN) |
30 |
| Diameter bagian dalam spindle (mm) |
76 |
| Pompa minyak |
SCB32/12 |
| Unit daya |
Motor listrik |
Y180L-4,22Kw |
| Mesin diesel |
395K2,19.85Kw |
| Dia internal spindle (mm) |
2150x900x1690 |
| Berat badan bor (tidak termasuk daya) ((kg) |
950 |
Pengeboran XY-1AFitur Produk
1Lima gigi, dan kecepatan tertinggi dapat mencapai 1045 r / min, meningkatkan efisiensi bor.
2. 53 x 59 batang pengeboran diadopsi, kekakuan tinggi dan torsi pengiriman yang kuat.
3Mesin ini dilengkapi dengan teknologi paten nasional: kopling kerucut, dengan karakteristik troque transmisi yang kuat, operasi yang mudah dan perawatan gratis.
4Untuk lifter, kami menggunakan gear planet besar modul dan menambahkan rangka pendukung, sangat meningkatkan pengangkatan dan kemampuan pengereman lifter.
5Spindle vertikal diikat oleh empat kelompok bantalan untuk memastikan bahwa mesin putar cukup kaku untuk lapisan kerikil dan kondisi geologi yang kompleks lainnya.
Pemeliharaan core drill
(1) Pemeliharaan harian harus dilakukan oleh teknisi operasi yang sebenarnya, dan formulir catatan harus diisi dengan hati-hati;
(2) Pengeboran rig harus dibersihkan sebelum setiap perpindahan shift.poros vertikal dan piston biasanya bernoda dengan lumpur ketika menarik keluar dari lubang. permukaan kontak ini harus dibersihkan bersih dan minyak harus ditambahkan;
(3) Sebelum setiap shift, periksa apakah tingkat minyak kotak hidrolik sesuai dengan tingkat minyak kotak gigi.
(4) Teknisi operasi yang sebenarnya dari setiap shift harus menambahkan lapisan minyak pelincir ke cangkir minyak pada permukaan panduan linier frame atas.Isi cangkir minyak sumbu pelepasan kopling pompa cangkir minyak Chuck balok dengan minyak pelumas sebulan sekali;
(5) Teknisi operasi yang sebenarnya harus memeriksa layar filter minyak setiap minggu, dan segera membersihkannya jika ada penyumbatan.
