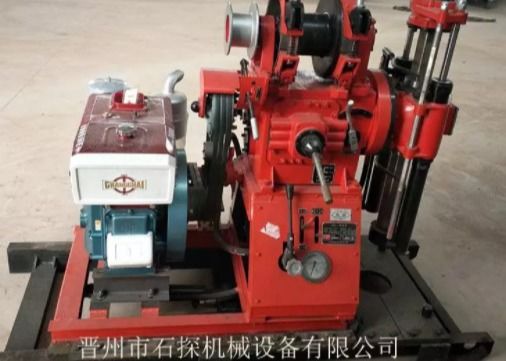

Rig Pengeboran Perayap Sasis Sumur Untuk Kedalaman 150m

Rig pengeboran Gxy-1c cocok untuk survei geologi teknik, survei umum dan eksplorasi deposit bijih padat, lubang peledakan dan lubang inspeksi berbagai struktur beton.Menurut strata yang berbeda, berlian, karbida disemen, sekrup dan bit lainnya dapat dipilih untuk pengeboran.





Tipe	GXY-1
Kedalaman lubang	150m
Diameter lubang	110mm
Diameter lubang akhir	75mm
Diameter batang bor	42/50mm
Sudut pengeboran	90 ° -75 °
Dimensi (L * W * H)	1640*1030*1440mm
Berat (tanpa unit daya)	500kg
Kepala putar	Kecepatan putar langsung	142;285;570 putaran/menit
	Stroke makan	450mm
	Kapasitas angkat	25kN
	Kapasitas makan	15kN
	Maks.Torsi	1200N.m
Kerekan	Kecepatan lari drum	55;110;220 putaran/menit
	Maks.kapasitas angkat, jalur tunggal	10KN
	Diameter tali kawat baja	9.3mm
	Kapasitas drum	27m
Pompa lumpur (Horisontal Single-acting)	Maks.pemindahan	77L/mnt
	Maks.tekanan	1.2Mpa
	Stroke	100m
	Stroke per Menit	96 menit
	Diameter liner	80mm
Pompa oli (YBC-12/80 Pompa roda gigi)	Tekanan	8Mpa
	Pemindahan	8ml/r
	Kecepatan	1500r/mnt
Satuan daya	Motor listrik Model Y132M-4	7.5KW,1440r/mnt
	Mesin diesel Model S1100	10.3KW,2200r/mnt



Fitur utama adalah sebagai berikut:

1. Rig memiliki daya input tinggi, torsi output tinggi, dan kemampuan pengeboran yang kuat.
2. Kecepatan output tinggi dari rig pengeboran terutama cocok untuk pengeboran inti berlian dan investigasi geologi teknik.
3. Rig pengeboran dilengkapi dengan rotator, dan bodinya merupakan casting integral, yang meningkatkan kekuatan struktural.
4. Dilengkapi dengan mekanisme pengumpanan hidrolik dan mekanisme penjepit chuck hidrolik di ujung atas poros vertikal untuk meningkatkan efisiensi pengeboran dan mengurangi intensitas tenaga kerja.
5. Untuk memperpanjang umur power head, kontrol hidrolik power head digunakan untuk bergerak mundur untuk membuat frame menjauh dari orifice.
6. Rig pengeboran dilengkapi dengan pipa bor aktif, yang memiliki efisiensi, keamanan, dan keandalan pengeboran yang tinggi.
7. Rig mengadopsi kopling gesekan yang biasanya tertutup cakram ganda dengan pembukaan dan penutupan yang fleksibel serta pengoperasian dan penyesuaian yang mudah.
8. Gearbox rig pengeboran mengadopsi struktur gearbox mobil, transmisi stang tunggal dan mekanisme interlock, sehingga mudah dioperasikan.
9. Jika bor dipisahkan dari pompa air dan pompa air dan bor dilengkapi secara terpisah dengan daya, torsi keluaran bor dapat ditingkatkan, terutama saat memasuki pengeboran lubang dalam, daya tidak akan turun, yang akan menyebabkan kontradiksi pompa air dan menghindari kecelakaan di dalam lubang.
10. Rig pengeboran kompak dalam struktur, volume kecil dan ringan, dengan bagian terbesar kurang dari 100kg, yang nyaman untuk pembongkaran dan penanganan, dan cocok untuk bekerja di daerah perbukitan atau pegunungan.
11. Dapat dilengkapi dengan vibrator lubang besar dan sistem kontrol sesuai kebutuhan untuk meningkatkan kemampuan penanganan kecelakaan.
12. Rig ini dilengkapi dengan menara bor pipa ringan 7,0 m dengan struktur sederhana dan pemasangan serta perpindahan yang mudah.
