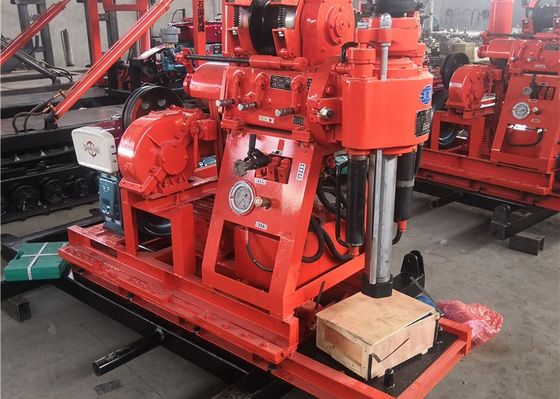

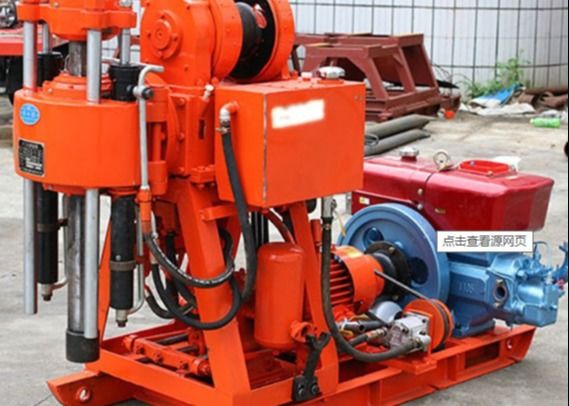

Mesin Pengeboran Geologi XY-1A
Mesin Pengeboran Geologi XY-1A Pengantar
Hal ini terutama digunakan dalam eksplorasi deposit mineral padat dan survei geologi teknik, dan lubang inspeksi dari berbagai struktur beton.Ini adalah hidraulik feed portabel rig pengeboran, yang cocok untuk eksplorasi geologi rekayasa bangunan industri dan sipil, kereta api, tenaga air, transportasi, jembatan, pondasi bendungan dan bangunan lainnya.Ini adalah rig pengeboran portabel dan serbaguna untuk penyelidikan teknik. Ini terutama digunakan untuk survei umum dan penyelidikan geologi teknik deposit padat., dan berbagai lubang pemeriksaan struktur beton. paduan berlian dan baja biji bit dapat dipilih untuk pengeboran sesuai dengan lapisan yang berbeda.Mesin ini juga dirancang untuk operasi pengeboran geoteknik, membuatnya sempurna untuk pengeboran di medan yang sulit. juga pilihan yang bagus untuk operasi eksplorasi pertambangan, memberikan kinerja dan keandalan yang sangat baik
Mesin Pengeboran Geologi XY-1A Rincian Teknis
| Diameter pengeboran ((mm) |
75,91,110,130,150,300 |
| kedalaman pengeboran (m) |
150,100,70,50,30 |
| Diameter pipa bor (mm) |
42,43 |
| Sudut pengeboran ((°) |
90 ~ 75 |
| Ukuran peralatan ((L * B * H) |
1700 * 780 * 1274 (mm) |
| Berat rig (kecuali mesin) |
540 |
| Gyrator |
| Kecepatan spindle (empat gigi) (r/min) |
140,295,470,790,1010 |
| Perjalanan spindle ((mm) |
450 |
| Spindle tanpa beban mengangkat kecepatan bergerak maksimum ((m/s) |
0.05 |
| Spindle tanpa penurunan beban kecepatan gerak maksimum ((m/s) |
0.067 |
| Tekanan maksimum pemasangan spindle (KN) |
15 |
| Kekuatan angkat spindle maksimum (KN) |
25 |
| Torsi output maksimum spindle ((KN• m) |
0.5 |
| Pengaturan winch |
| Kekuatan angkat maksimum derek (tali tunggal) ((KN) |
11 |
| Kecepatan gulungan (r/menit) |
36,76,121 |
| Kecepatan lingkar gulungan ((m/s) |
0.31,0.661.05 |
| Diameter gulungan ((mm) |
140 |
| Diameter tali kawat ((mm) |
9.3 |
| Kapadatan tali kawat (m) |
35 |
| Diameter rem ((mm) |
252 |
| Lebar pita rem (mm) |
50 |
Mesin Pengeboran Geologi XY-1AKeuntungan:
1. lima gigi, dan kecepatan tertinggi dapat mencapai 1045 r/min, meningkatkan efisiensi bor
2. 53 x 59 batang pengeboran diadopsi, kekakuan tinggi dan torsi pengiriman yang kuat.
3. mesin ini dilengkapi dengan teknologi paten nasional --- kopling kerucut, dengan karakteristik troque transmisi yang kuat, operasi yang mudah dan bebas perawatan.
4. untuk derek, kita menggunakan modul besar planet gear dan menambahkan rangka pendukung, sangat meningkatkan kemampuan mengangkat dan pengereman derek.
5Spindle vertikal diikat oleh empat kelompok bantalan untuk memastikan bahwa mesin putar cukup kaku untuk lapisan kerikil dan kondisi geologi yang kompleks lainnya.
Mesin Pengeboran Geologi XY-1AProses penggerak putar:
Mesin diesel menggerakkan katrol segitiga pada cacing untuk berputar melalui cacing pengurangan kopling. Melalui sabuk V, drive lengan kosong di bracket pengungkapan gearbox.Pulley V-belt terhubung dengan koplingSetelah gearbox mengubah kecepatan, gigi mesh dengan poros gigi putar untuk menggerakkan gigi bevel kecil,gigi besar miring dan poros vertikal untuk berputarJika kopling terputus, rotator berhenti.
Penggerak hoist: Gerakan derek ditransmisikan dari gearbox. gearbox gearbox diikat dengan gear, dan tiga kecepatan dapat ditransmisikan ke transmisi gear dari derek,sehingga mendorong poros derek untuk berputar. Wink dapat diangkat dengan tindakan mekanisme gigi planet dan memegang rem
