Teknik Konstruksi Mesin Pengeboran Geologi lubang kecil XY-1A

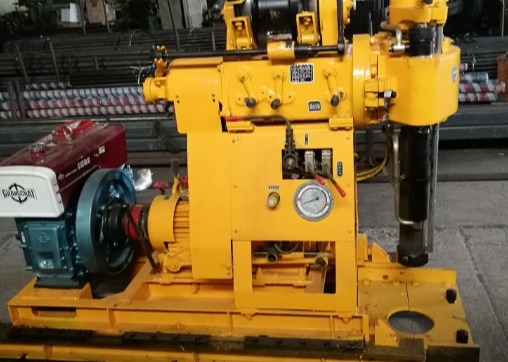

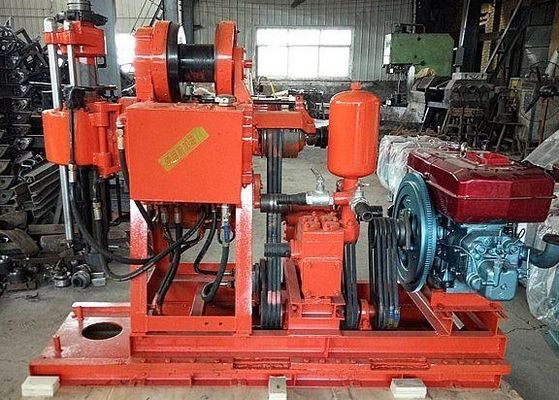

Mesin Pengeboran Geologi XY-1A Pengantar
Mesin diesel adalah 1105, 18 HP, stroke geser adalah 350mm, tekanan pompa air adalah 1.2MPa, kekuatan angkat derek adalah 10kN, dan beratnya adalah 500kg.XY-1 Sebuah rig pengeboran adalah mesin pengeboran portabel dengan tekanan minyak makan.
Mesin Pengeboran Geologi XY-1A Data Teknis
|
XY-1 Sebuah Rig Pengeboran
|
| Diameter pengeboran ((mm) |
75,91,110,130,150 |
| kedalaman pengeboran (m) |
150,100,70,50,30 |
| Diameter pipa bor (mm) |
42,43 |
| Sudut pengeboran ((°) |
90 ~ 75 |
| Ukuran peralatan ((L * B * H) |
1700 * 780 * 1274 (mm) |
| Berat rig (kecuali mesin) |
540 |
| Gyrator |
| Kecepatan spindle (empat gigi) (r/min) |
140,295,470,790,1010 |
| Perjalanan spindle ((mm) |
450 |
| Spindle tanpa beban mengangkat kecepatan bergerak maksimum ((m/s) |
0.05 |
| Spindle tanpa penurunan beban kecepatan gerak maksimum ((m/s) |
0.067 |
| Tekanan maksimum pemasangan spindle (KN) |
15 |
| Kekuatan angkat spindle maksimum (KN) |
25 |
| Torsi output maksimum spindle ((KN• m) |
0.5 |
| Pengaturan winch |
| Kekuatan angkat maksimum derek (tali tunggal) ((KN) |
11 |
| Kecepatan gulungan (r/menit) |
36,76,121 |
| Kecepatan lingkar gulungan ((m/s) |
0.31,0.661.05 |
| Diameter gulungan ((mm) |
140 |
| Diameter tali kawat ((mm) |
9.3 |
| Kapadatan tali kawat (m) |
35 |
| Diameter rem ((mm) |
252 |
| Lebar pita rem (mm) |
50 |
| Pompa air |
| Jenis pompa |
Silinder tunggal horisontal beraksi ganda |
| Pergeseran maksimum (motor) ((L/min) |
95(77) |
| Tekanan kerja (Mpa) |
0.7 |
| Diameter silinder (mm) |
80 |
| Jalur piston ((mm) |
100 |
| Tekanan maksimum yang diizinkan (Mpa) |
1.2 |
| Pompa minyak |
| Jenis pompa minyak |
Pompa roda gigi |
| Tekanan nominal (Mpa) |
12.5 |
| Aliran nominal ((ml/r) |
20 |
| Kecepatan nominal ((r/menit) |
800-2500 |
Mesin Pengeboran Geologi XY-1A Fitur:
1, Mekanisme makan tekanan minyak dapat meningkatkan efisiensi pengeboran dan mengurangi intensitas tenaga kerja.
2,Pengeboran rig dilengkapi dengan mekanisme berkat kartu bola dipasang dengan enam sisi batang bor aktif.Dan memiliki keuntungan efisiensi kerja yang tinggi, operasi yang nyaman, keamanan dan keandalan.
3,Pengukur tekanan lubang menunjukkan tekanan yang dapat dengan mudah memahami situasi di dalam lubang.
4, Berurusan konsentrasi, operasi mudah.
5, Ini kompak, ukurannya kecil, ringan, kuat dalam pembusukan dan mudah dilepas.Ini dapat digunakan di dataran dan pegunungan.
Xy-1A Geological Drilling Rig Mesin Pengeboran Langkah
1. meratakan situs dan membangun platform pengeboran (yaitu, mengekstrak platform 4m * 4m dengan pipa rak)
2. Angkat rig pengeboran dan level rig pengeboran
3. Dukungan pengeboran rak, tripod,
4Jika kecepatan pengeboran sederhana, kecepatan pengeboran tidak cepat, dan kecepatan pengeboran tidak cepat
5Jika pengeboran berada di tanah berpasir dan lapisan kerikil, sambungkan pipa pasokan air sebelum pengeboran, dan gunakan lumpur atau pipa pelindung untuk melindungi dinding selama pengeboran untuk mencegah keruntuhan lubang.
6Pengeboran paduan sering digunakan untuk mengebor lapisan pasir.
