Penggalian Eksplorasi Inti Bor Rigs 150 Meter kedalaman Dengan BW 160 Pompa Lumpur

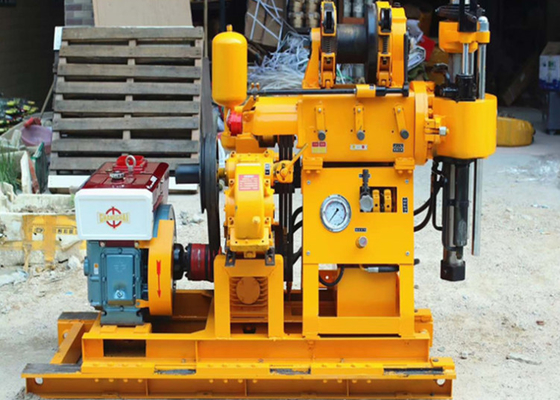

Rigs pengeboran inti XY-1AAkupengantar
Jenis rig pengeboran ini banyak digunakan dalam pengeboran sumur keluarga, industri pengeboran sumur dan pengeboran survei sampel geologi, layanan SPT dll.akan dari 50-200mm atau lebih besar sesuai dengan kebutuhan klien.
Rigs pengeboran inti XY-1ARincian teknis
| Xy -1 Sebuah rig pengeboran |
Diameter lubang pengeboran |
mm |
150 |
| Kedalaman pengeboran |
m |
150 |
| Diameter pipa bor |
mm |
42 |
| Kemiringan lubang bor |
° |
90° ≈ 75° |
| Dimensi rig ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Berat bor (kecuali mesin) |
kg |
500 |
|
gyroscope
|
Kecepatan spindle ((tiga blok) |
r/menit |
142,285,570 |
| Perjalanan spindle |
mm |
450 |
| kecepatan bergerak maksimum |
m/menit |
3 |
| kekuatan input vertikal maksimum |
KN: |
15 |
| Angkat vertikal maksimum |
KN: |
25 |
| Windlass |
Kapasitas pengangkut ((tali berkelajuan tunggal) |
KN: |
10 |
| kecepatan drum |
r/menit |
55,110,220 |
| kecepatan keliling drum |
m/s |
0.42,0.84,1.68 |
| diameter drum |
mm |
145 |
| diameter tali kawat |
mm |
9.3 |
| berat tali |
m |
27 |
|
diameter rem
|
mm |
230 |
| lebar pita rem |
mm |
50 |
| Pompa air |
jenis pompa |
silinder tunggal horizontal beraksi ganda |
|
| perpindahan maksimum |
L/menit
|
95(77) |
|
tekanan maksimum yang diizinkan
|
MPa |
1.2 |
| Tekanan kerja |
MPa |
1.2 |
| diameter silinder |
mm |
80 |
| pompa minyak |
jenis pompa |
pompa gigi |
|
| daya |
KW |
16.2 |
| Tekanan nominal |
MPa |
12.5 |
| Jenis motor |
YBC-12/125 |
|
| perpindahan |
L/r |
12 |
| kecepatan nominal |
r/menit |
2000 |
XY-1A Core Drilling Rig Main Futures
1Ketika lubang akhir masing-masing memiliki diameter 75 mm dan 46 mm, kedalaman lubang nominal masing-masing 100 m dan 180 m. kedalaman maksimum tidak melebihi 110% dari yang dibor di setiap lubang.Diameter lubang maksimum yang diizinkan adalah 150mm.
2Dengan perangkat hidraulik, meningkatkan efisiensi pengeboran, mengurangi tenaga kerja.
3Perangkat ini dilengkapi dengan mekanisme pegangan rahang bola bagian atas dan batang pengeboran drive heksagonal yang dapat diganti tanpa penutupan, efisiensi tinggi, aman dan dapat diandalkan.
4Sebuah alat pengukur tekanan bagian bawah lubang dipasang untuk menunjukkan tekanan untuk mengontrol staus di dalam lubang 5. Struktur kompak, volume kecil, ringan, mudah dilepas,mudah diangkut dan cocok untuk operasi di dataran rendah atau daerah pegunungan.
Bagaimana pengeboran eksplorasi dilakukan?
Mengikat pengangkat ke alur sendi diameter variabel, menggerakkan pegangan kanan derek untuk mengambil garpu pad, mengambil pipa berlubang, memasang inti tabung,Angkat alat pengeboran ke bagian atas lubang bor, gerakkan gagang kiri derek terus-menerus, dan menurunkan alat pengeboran ke dalam lubang dengan kecepatan yang seragam.menggunakan garpu pad untuk memblokir dan menghapus pengangkat.
Pengeboran terdiri dari menenggelamkan tali bor ke dalam tanah sambil menyuntik lumpur khusus. Hal ini memungkinkan fragmen batuan dan sampel gas dibawa kembali ke permukaan.Lubang harus digali di beberapa lokasi untuk menentukan potensi deposit.
