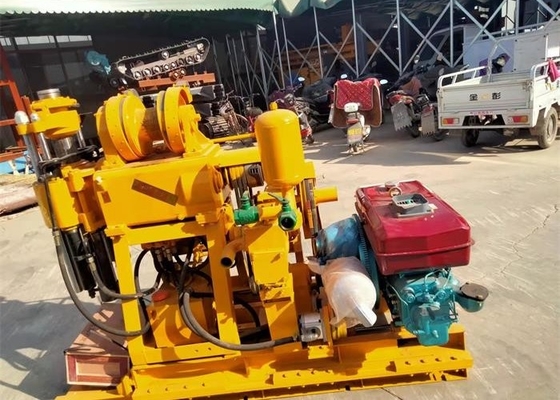

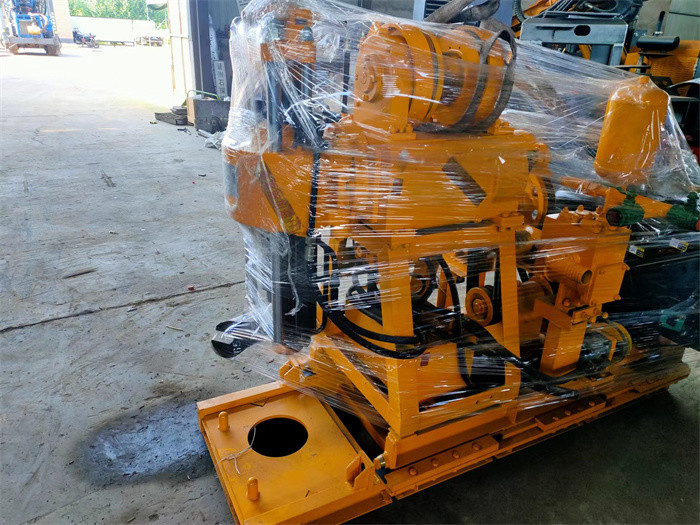

XY-1A 150 Meter Air Well Engineering Pengeboran Rig
XY-1A Rigs Pengeboran TeknikAkupengantar
Pengeboran kecil yang banyak digunakan dalam pengeboran sumur keluarga, industri pengeboran sumur dan pengeboran survei geologi pengambilan sampel, layanan SPT dll.akan dari 50-200mm atau lebih besar sesuai dengan kebutuhan klien. XY-1A pengeboran rig terutama digunakan untuk penyelidikan umum geologi dan eksplorasi, jalan dan tinggi pembangunan fondasi eksplorasi, jenis lubang dalam struktur beton, bendungan sungai,suhu bumi AC pusat, dll
XY-1A Rigs Pengeboran TeknikParameter
| Xy -1 Sebuah rig pengeboran |
Diameter lubang pengeboran |
mm |
150 |
| Kedalaman pengeboran |
m |
150 |
| Diameter pipa bor |
mm |
42 |
| Kemiringan lubang bor |
° |
90° ≈ 75° |
| Dimensi rig ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Berat bor (kecuali mesin) |
kg |
500 |
|
gyroscope
|
Kecepatan spindle ((tiga blok) |
r/menit |
142,285,570 |
| Perjalanan spindle |
mm |
450 |
| kecepatan bergerak maksimum |
m/menit |
3 |
| kekuatan input vertikal maksimum |
KN: |
15 |
| Angkat vertikal maksimum |
KN: |
25 |
| Windlass |
Kapasitas pengangkut ((tali berkelajuan tunggal) |
KN: |
10 |
| kecepatan drum |
r/menit |
55,110,220 |
| kecepatan keliling drum |
m/s |
0.42,0.84,1.68 |
| diameter drum |
mm |
145 |
| diameter tali kawat |
mm |
9.3 |
| berat tali |
m |
27 |
|
diameter rem
|
mm |
230 |
| lebar pita rem |
mm |
50 |
| Pompa air |
jenis pompa |
silinder tunggal horizontal beraksi ganda |
|
| perpindahan maksimum |
L/menit
|
95(77) |
|
tekanan maksimum yang diizinkan
|
MPa |
1.2 |
| Tekanan kerja |
MPa |
1.2 |
| diameter silinder |
mm |
80 |
| pompa minyak |
jenis pompa |
pompa gigi |
|
| daya |
KW |
16.2 |
| Tekanan nominal |
MPa |
12.5 |
| Jenis motor |
YBC-12/125 |
|
| pergeseran |
L/r |
12 |
| kecepatan nominal |
r/menit |
2000 |
XY-1A Fitur Mesin Pengeboran
1. Dengan perangkat hidraulik makan, peningkatan efisiensi pengeboran, mengurangi tenaga kerja.
2Rig ini dilengkapi dengan mekanisme pegangan rahang bola atas dan kelly heksagonal yang dapat diganti tanpa penutupan, efisiensi tinggi, aman dan dapat diandalkan.
3Sebuah alat pengukur tekanan di bagian bawah lubang dipasang untuk menunjukkan tekanan untuk mengontrol kondisi di dalam lubang.
4Struktur kompak, volume kecil, ringan, mudah dilepas, mudah diangkut dan cocok untuk operasi di dataran atau daerah pegunungan.
Apa perbedaan antara penyelidikan lokasi dan penyelidikan tanah?
Penyelidikan lokasi atau eksplorasi tanah dilakukan untuk memperoleh informasi tentang kondisi bawah tanah di lokasi konstruksi yang diusulkan.Eksplorasi tanah terdiri dari penentuan profil endapan tanah alami di lokasi, mengambil sampel tanah dan menentukan sifat teknik tanah.
Pemasangan Tabung Inti
Mengikat pengangkat ke alur sendi diameter variabel, menggerakkan pegangan kanan derek untuk mengambil garpu pad, mengambil pipa berlubang, memasang tabung inti,Angkat alat pengeboran ke bagian atas lubang bor, gerakkan gagang kiri derek terus-menerus, dan menurunkan alat pengeboran ke dalam lubang dengan kecepatan yang seragam.menggunakan garpu pad untuk memblokir dan menghapus pengangkat.
