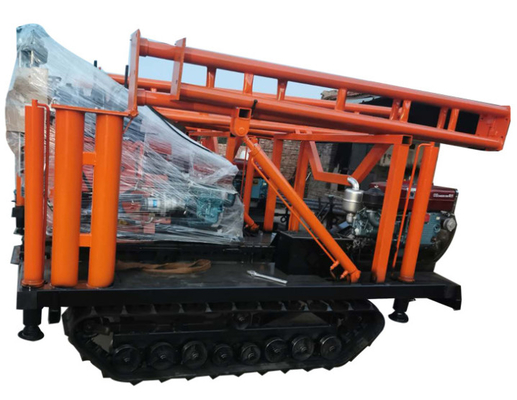

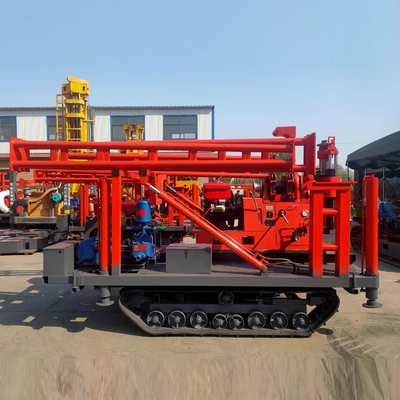

Sampel Coring SPT 150 Meter kedalaman Portable Crawler Mounted Drill Rig
XY-1A Crawler Mounted Drill Rig Pengantar
Xy-1a rig pengeboran adalah hidraulik feed portabel rig pengeboran, 150 meter kedalaman pengeboran, 150mm diameter lubang, Ini adalah jenis hidraulik feed, kecepatan tinggi,sabuk torsi kecepatan tinggi dan portabilitas dengan pompa.yang cocok untuk eksplorasi geologi rekayasa bangunan industri dan sipil, kereta api, tenaga air, transportasi, jembatan, pondasi bendungan dan bangunan lainnya.
XY-1A Crawler Mounted Drill RigData Teknis
| Pengeboran |
Kepala berputar |
|
Kedalaman pengeboran
|
Max.150m |
Kecepatan spindle
|
1010,790,470,295,140 ((r/menit) |
|
Diameter lubang
|
Max.150m |
Pergerakan spindel |
450km |
| Diameter batang bor |
42 mm |
Spindel menarik ke bawah |
Max.15KN |
| Jangkauan sudut |
90 sampai 75 |
Kapasitas angkat spindle |
Max. 25KN |
| Pompa minyak |
Pompa air |
| Model |
YBC-12/125 |
Model |
Pompa piston beraksi tunggal berputar horizontal |
| Tekanan nominal |
12.5Mpa |
Tekanan kerja |
Max. 1,25Mpa |
| Kecepatan aliran |
8 ml/hari |
|
|
| Kecepatan nominal |
1500 r/menit |
|
|
| Pengangkat |
Kekuatan (diesel) |
| Kapasitas angkat maksimum |
15KN |
Model mesin diesel |
ZS1105 |
| Revolusi drum angkat |
121,76,36 ((r/menit)
|
Kekuatan nominal |
12.1KW |
| Diameter drum |
140 mm |
Kecepatan nominal |
2200r/m |
| Berat badan |
Sekitar 600kg |
| Ukuran |
1620*970*1560mm |
XY-1A Crawler Mounted Drill Rig Keuntungan
1. Ini memiliki mekanisme hidraulik otomatis makan untuk meningkatkan efisiensi pengeboran dan mengurangi intensitas tenaga kerja.
2. Ini mengadopsi mekanisme penjepit kartu bola alih-alih Chuck, dan dapat mengimplementasikan bar non-stop, mudah dioperasikan, aman dan dapat diandalkan.
3Lift ini dilengkapi dengan bingkai untuk membentuk struktur bintang pendukung dua sisi yang dapat menahan benturan yang kuat.
4Empat set posisi bantalan kotak poros vertikal memastikan bahwa gyrator memiliki kekakuan yang cukup untuk menangani kondisi geologi yang kompleks seperti lapisan kerikil dan lapisan kerikil.
5Mesin ini mengadopsi kopling kerucut, yang memiliki karakteristik torsi transmisi yang besar, operasi yang nyaman dan bebas perawatan.
Aplikasi XY-1A Crawler Mounted Drill Rig
Rig pengeboran XY-1A terutama digunakan untuk penyelidikan dan eksplorasi geologi umum, eksplorasi jalan dan fondasi bangunan tinggi, jenis lubang dalam struktur beton, bendungan sungai,suhu bumi AC pusat, dll. Seri XY-1 adalah pengeboran geoteknik inti spindle paling cocok untuk pengeboran lubang dalam geo-konstruksi dan pengeboran eksplorasi geo-teknis dalam proyek seperti konstruksi sipil,konstruksi kereta api, tenaga air, jalan raya, jembatan dan bendungan dll.
Core Tube - Alat Coring
1. pipa inti lapisan tunggal
Alat pengeboran pipa tunggal memiliki struktur sederhana dan pengolahan yang nyaman.Cairan flushing dalam alat pengeboran pipa tunggal dikirim ke pipa inti oleh pipa borAksesoris bor yang langsung bergegas ke bagian atas inti, dan dampak dan gesekan inti yang disebabkan oleh rotasi pipa inti, sangat mudah untuk memakai dan merobek inti,jadi mereka hanya berlaku untuk formasi yang relatif lengkap dan stabil.
2. tabung inti ganda
Pipa inti berlapis ganda terbentuk dengan menambahkan inti yang berisi pipa (pipa dalam) ke pipa inti asli (pipa luar).dapat dibagi menjadi dua jenis: aksi ganda dan aksi tunggal:
Tabung inti berfungsi ganda berlapis ganda (tubu ganda berfungsi ganda) - tabung luar berputar dan tabung dalam juga berputar.
Tabung inti berfungsi tunggal berlapis ganda (tubu ganda berfungsi tunggal) - tabung luar berputar tetapi tabung dalam tidak berputar.
Pipa inti berlapis ganda dapat mengisolasi efek pencucian cairan pada inti. isolasi air pipa ganda beraksi ganda tanpa isolasi getaran, digunakan untuk lembut,formasi longgar dan mudah terkikis; pipa ganda bertindak tunggal dapat mengisolasi air dan getaran, Pada dasarnya, aksesoris bor bor tunggal bertindak pipa ganda digunakan untuk pengeboran berlian.
